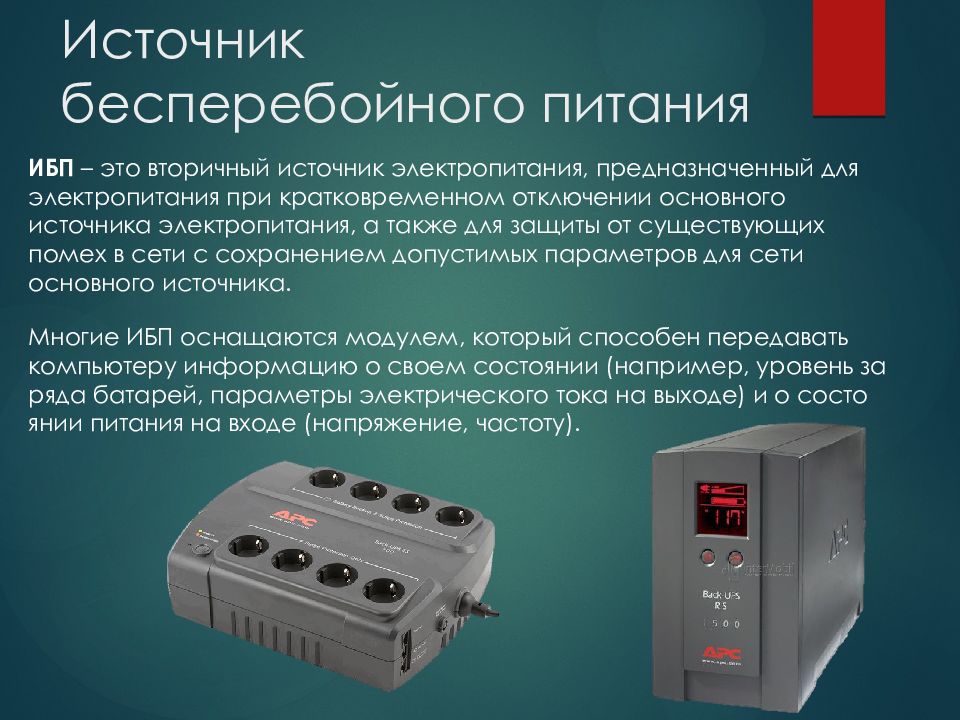

Nepřerušitelný zdroj napájení (UPS) je speciální zařízení určené k zajištění nepřetržitého napájení elektrických zařízení v případě výpadku externího napájení. Hlavním úkolem UPS je chránit před ztrátou dat a udržovat funkčnost zařízení v případech, kdy je z nějakého důvodu zdroj napájení dočasně vypnut nebo se stane nestabilním.
Hlavní součásti nepřerušitelného zdroje napájení jsou:
- Nabíjecí baterie nebo baterie jsou zdrojem elektrické energie pro zařízení, aby fungovalo v autonomním režimu;
- Invertor – měnič stejnosměrného proudu na střídavý, nezbytný pro napájení elektrických zařízení energií;
- Stabilizátor napětí – zařízení, které reguluje napětí v síti;
- Mikroprocesor – zodpovědný za sledování provozu UPS a přepnutí na baterie v případě výpadku napájení;
- Skříň s chladicími zařízeními a poplašným systémem poskytuje spolehlivou ochranu zařízení před přehřátím a sledování provozního stavu systémů.
Nepřerušitelný zdroj napájení je nepostradatelným prvkem pro organizace a domácí uživatele, kteří pracují s důležitými daty a vybavením. Díky UPS se můžete vyhnout neočekávaným provozním poruchám, šetřit data a zajistit bezpečnost zařízení v podmínkách nespolehlivého napájení.
Co obsahuje nepřerušitelný zdroj napájení?
Nepřerušitelný zdroj napájení (UPS) je komplexní zařízení, které obsahuje několik hlavních součástí:
1. Baterie
Baterie je klíčovou součástí UPS a je navržena tak, aby poskytovala energii v případě výpadku hlavního napájení. UPS může používat různé typy baterií, jako jsou olověné, lithiové nebo nikl-kadmiové baterie.
2. Střídač
Invertor je zařízení, které převádí stejnosměrný proud z baterie UPS na střídavý proud pro napájení elektrického zařízení. Invertory se obvykle používají v aplikacích UPS se středním až vysokým výkonem.
3. Nabíječka
Nabíječka se používá k udržení nabití baterie UPS. Automaticky sleduje úroveň nabití a udržuje ji na optimální úrovni. Nabíječka může také poskytovat informace o stavu baterie a úrovni nabití.
4. Řídicí deska
Řídicí deska je zodpovědná za řízení provozu UPS a řídí všechny její součásti. Sleduje stav hlavního napájení, úroveň nabití baterie a také reguluje dodávku elektřiny do připojeného zařízení.
Tyto základní součásti UPS poskytují nepřetržité napájení elektrického zařízení v případě výpadku proudu nebo přepětí.
Baterie a akumulátory
Baterie a akumulátory v UPS se skládají z několika prvků nazývaných články. Články mohou být vyrobeny z různých materiálů, jako je olovo-kyselina, lithium-iontová nebo nikl-kadmiová.
Nejběžnějším typem jsou olověné baterie v UPS. Vyznačují se nízkou cenou a vysokou kapacitou, což jim umožňuje zajistit dlouhou životnost baterie systému. Takové baterie vyžadují pravidelnou údržbu, včetně monitorování hladiny elektrolytu a výměny plynů, které vznikají v důsledku chemických reakcí.
Lithium-iontové baterie se stále více používají v moderních systémech UPS. Mají vysokou hustotu energie, která jim poskytuje větší kapacitu při menší velikosti a hmotnosti. Lithium-iontové baterie mají delší životnost a méně samovybíjení, díky čemuž jsou spolehlivější při používání.
Nikl-kadmiové baterie se také používají v aplikacích UPS, i když jejich obliba klesá. Mají vysoké energetické vlastnosti, ale mají vysoké samovybíjení a vyžadují speciální zacházení pro likvidaci.
Při výběru baterií a akumulátorů pro UPS je nutné vzít v úvahu nejen jejich technické vlastnosti, ale také provozní vlastnosti systému, bezpečnostní a provozní požadavky.
Měnič
Střídač poskytuje stabilní napájení, když je přerušen hlavní zdroj napájení, jako je střídavé napájení. Má vestavěný automatický přenos a funkce failover, které umožňují rychle a bezpečně přejít na bateriový provoz v případě výpadku sítě.
Střídače mohou mít různé vlastnosti – výkon, výdrž baterie, počet výstupních zásuvek a další funkce, které závisí na konkrétních požadavcích a potřebách uživatele.
Střídače nepřerušitelného napájení jsou široce používány v různých oblastech života a činností, včetně domácností, kanceláří, lékařských zařízení, průmyslových závodů atd. Jsou spolehlivou a důležitou součástí, která zajišťuje kontinuitu provozu elektrických zařízení v případě výpadku napájení selhání.
Automatický stabilizátor napětí
Automatický stabilizátor napětí se obvykle používá k ochraně elektronického zařízení před možným přepětím, které může způsobit jeho poruchu nebo poškození. Reguluje vstupní napětí a udržuje ho v přijatelných hodnotách, čímž zajišťuje spolehlivý a bezpečný provoz připojených zařízení.
Automatické stabilizátory napětí jsou vybaveny různými ochrannými funkcemi jako je ochrana proti nízkému a vysokému napětí, ochrana proti zkratu, ochrana proti přetížení atd. Mohou mít i doplňkové funkce jako je filtrace šumu, přepěťová ochrana, automatické zapnutí po poklesu napětí atd.
Použití automatického stabilizátoru napětí může být zvláště důležité v oblastech s nestabilními rozvodnými sítěmi nebo v situacích, kdy jsou připojená zařízení vysoce citlivá na změny napětí. Může být použit jako samostatné zařízení nebo jako součást UPS.
Je důležité si uvědomit, že automatický stabilizátor napětí neposkytuje nepřetržité napájení v případě výpadku proudu. Chcete-li zajistit nepřetržité napájení, musíte použít další součásti UPS, jako je nepřerušitelný zdroj napájení s bateriemi nebo generátor.
Obecně je automatický stabilizátor napětí důležitým prvkem nepřerušitelného zdroje napájení, který zajišťuje stabilní napájení a chrání připojené zařízení před možným poškozením. Umožňuje zachovat normální fungování systému i při změně napětí v elektrické síti.
